医用气体终端箱

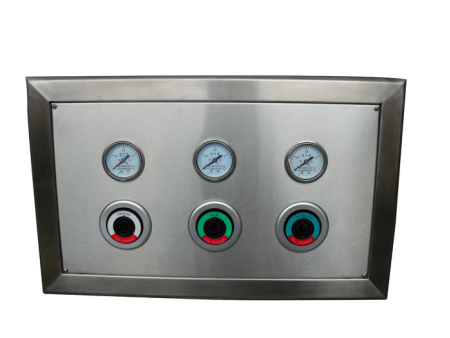

医用气体终端箱（手术室嵌入式气体终端箱）

执行规范：GB50751-2012《医用气体工程技术规范》，多用于洁净手术室麻醉墙，嵌入式暗装在电解钢板墙体，集成多路医用气体自封终端，作为手术室备用气体供气口（吊塔为主供气，终端箱为备用，一用一备）；区别于病房床头设备带集成终端，手术室这款为独立嵌入式箱体。

结构组成

1. 箱体底盒：冷轧钢板喷塑，预埋在墙体内部；气路独立腔体，气电分离。

2. 面板：304 不锈钢拉丝面板，与洁净墙板齐平，圆弧边角，无积尘死角，耐含氯消毒剂擦拭。

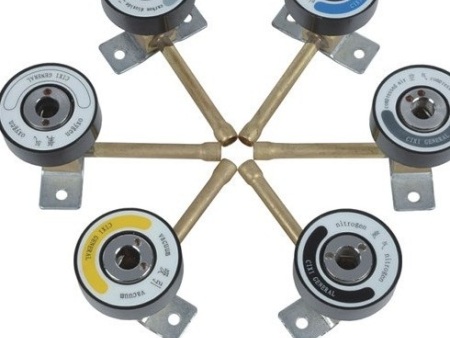

3. 医用气体自封终端（核心）

不同气体防错插、不可互换接口，自带单向自封阀，插头拔出自动关闭，杜 绝漏气；按国标颜色标识区分气体：O₂氧气、VAC 负压吸引、AIR 医用压缩空气、N₂O 笑气、CO₂等，主流 DIN 德标接口。

4. 选配部件

- 压力表：实时显示各路气体压力；

- 独立支路小型截止阀：检修单路气体，不影响其余气路；

- 备用应急供气接口。

常用配置与规格

- 手术室标准配置：氧气 O₂ + 负压 VAC + 医用压缩空气 AIR，麻醉手术室增加笑气 N₂O；

- 安装方式：嵌入式预埋，装修前期预留洞口；

- 安装高度：终端中心离地 1.3～1.5m，麻醉师操作高度；

- 面板尺寸：常见 600×400mm、700×450mm，可 非标定制；

- 管路：医用脱脂紫铜管，银钎焊接，出厂 100% 保压检漏。

功能

1. 术中备用供气：手术室吊塔为主供气，吊塔故障时，直接使用墙面上气体终端箱供气，保障麻醉、呼吸机不间断用气；

2. 多路气体集中输出，接口标准化，防误插接，保障麻醉安全；

3. 可选压力表就地查看压力，辅助判断供气状态；

4. 箱体密闭，防止吊顶夹层灰尘、水汽渗入管路，满足洁净手术室院感。

优点

1. 嵌入式齐平安装，表面光滑无凸起，不积尘，符合洁净手术室院感要求；

2. 气体终端自封阀，插拔方便，拔管自动密封，安全性高；

3. 各气体接口物理防错，不会氧气与负压插错；

4. 作为吊塔备用气源，提升手术室供气冗余，是手术室规范要求的安全冗余配置；

5. 不锈钢面板耐腐蚀，方便术后消毒擦拭。

适用场景

洁净手术室、介入手术室、麻醉准备室、苏醒室；ICU 一般不用独立终端箱，ICU 气体终端集成在床头设备带。

验收与运维要点

1. 进场验收：终端防错插检测报告、管材脱脂证明；

2. 安装验收：面板与墙板齐平，四周密封胶连续；管路气密性保压试验；插拔测试每一路终端，拔出自动密封；

3. 日常维护：仅擦拭面板，禁止拆卸内部管路；

4. 定期巡检：检查终端有无漏气、密封圈老化，检查密封胶是否开裂；

5. 严禁私自新增气体接口，改动管路后必 须重新做气密性试验。
