床头设备带

床头设备带是病房壁挂式模块化集成设备，安装在病床上方墙面，把医用气体、强弱电、呼叫、照明集中布置，普通病房、ICU、抢救室标配，属于中心供氧系统配套设备，兼顾安全、院感、护理操作。

结构（多腔隔离铝型材，核心：气电分离！）

主体为挤压铝合金型材，静电喷塑，一般三腔独立隔离（气体腔、强电腔、弱电腔），气体管路、电源线、呼叫信号线分开，杜 绝漏气触电风险

1. 气体模块（医用气体终端）

- 常规配置：氧气 O₂、负压吸引 VAC；ICU 再加医用压缩空气 AIR

- 终端为快速自封插头，防错插，不同气体接口不能互换，防止接错；管路出厂 100% 气密性打压测试

- 压力参数：氧气 0.2~0.5MPa；负压吸引 -0.04~-0.07MPa

2. 强电模块

220V 医用电源插座（带漏电保护、接地）、床头灯开关、LED 床头阅读灯；插座 IP21~IP30，防溅防尘，适合病房消毒擦拭

3. 弱电模块

护士呼叫对讲分机、RJ45 网络口、监护信号接口

4. 可选配件：输液架导轨、置物托盘、挂钩

规格参数

- 材质：铝合金（主流）、304 不锈钢（ICU / 感染病房）

- 标准单床长度：1200mm、1400mm、1500mm，可定制；高度 180~220mm

- 安装高度：设备带中心线距地面1.3～1.5m

- 表面：光滑喷塑，耐含氯消毒剂擦拭，抗 菌、不易积尘，满足院感

- 阻燃等级：UL94 V-0 级

分类

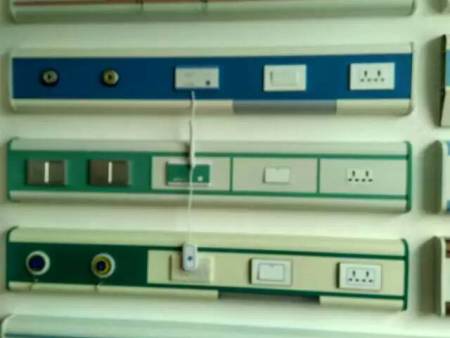

1. 卧式设备带（普通病房最常用）

长条横向壁挂，造价适中，普通住院病房、内科外科病房。

2. 立式设备带 / 设备柱（ICU、抢救室）

竖向立柱，模块更多，可挂监护仪、输液泵，功能密度高。

优点

1. 气电分腔，安全性高，医用工程强制要求，气体管路不和电线同仓

2. 模块化设计，后期增减插座、气体终端方便

3. 表面平整光滑，擦拭消毒简单，降低院感风险

4. 管线隐藏，病房整洁，避免软管、电线杂乱绊倒人员

5. 铝合金耐腐蚀，使用寿命≥15 年

缺点 & 注意事项

1. 型材腔体一旦进水（冲洗房间），会腐蚀内部管路与线路，禁止直接用水喷淋设备带

2. 气体终端不能硬摔、撞击；漏气会造成重大安全隐患

3. 改造增配气体需要重新做气密测试

4. 普通病房款模块数量有限，ICU 必 须选用加厚、多终端的高配版本

适用场景

普通住院病房、ICU、NICU、急诊留观、术后恢复病房、养老护理院；手术室一般不用床头设备带，手术室使用吊塔。

验收与运维要点

1. 气体管路必 须做气密性试验，保压无泄漏，是医用气体工程验收关键点

2. 强弱电接地、漏电保护测试

3. 日常用软布 + 医用消毒剂擦拭外壳，禁止高压水枪冲洗

4. 定期检查气体终端密封圈，老化及时更换；出现漏气立即关闭区域阀门检修

5. 呼叫系统定期测试，保证护士站接收报警正常

6. 严禁在设备带上打孔、私自加装非认证终端
