医用气体阀门报警箱

执行规范：GB50751-2012《医用气体工程技术规范》，是中心医用气体系统区域级安全装置，集成区域手动截止阀 + 压力监测报警模块，用于分区管控氧气、负压吸引、医用压缩空气、笑气等管路。一旦某区域气体故障，可快速关断本区域供气，同时压力异常声光报警，手术室、ICU、病房区域必 备。

结构组成（气电分腔设计，强制要求）

1.箱体外壳：冷轧钢板喷塑 / 304 不锈钢壁挂箱，气路腔体与电气腔体独立隔开，气电分离，杜绝安全隐患

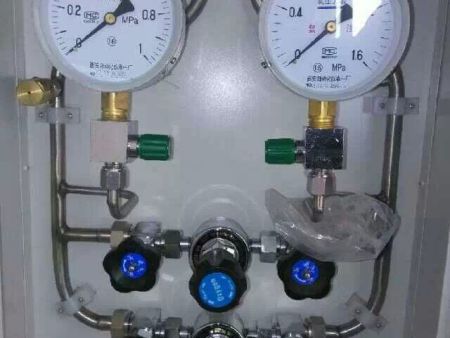

2.医用气体截止阀（核心）

禁油医用铜球阀，每种气体独立阀门；阀门带清晰标识（O₂、AIR、VAC），标明管辖区域；关闭后可隔离下游全部终端，用于检修、泄漏应急切断。管路采用医用脱脂紫铜管，银钎焊接。

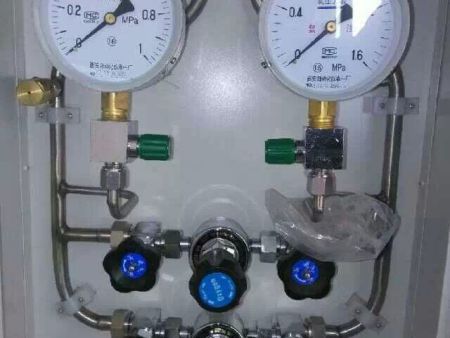

3.压力监测传感器

压力变送器实时采集管路压力，精度 0.5 级；氧气、压缩空气监测正压；负压吸引监测真空度。

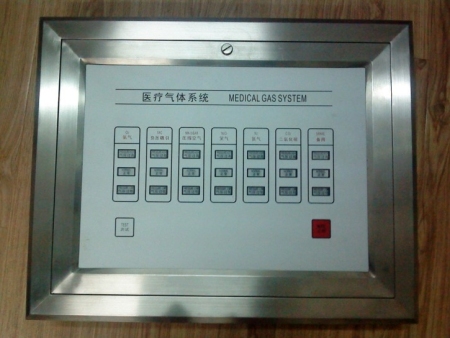

4.报警显示面板

数码管 / 液晶显示屏，实时显示各路气体压力；超压、欠压声光报警，红色故障指示灯 + 蜂鸣器；具备报警静音键、测试按键。

5.备用电源模块：断电后报警系统可继续工作（GB50751 强制要求）

6.通讯接口（选配）：RS485 Modbus，可上传压力、报警信号到楼宇 BMS 或医用气体中央监控主机

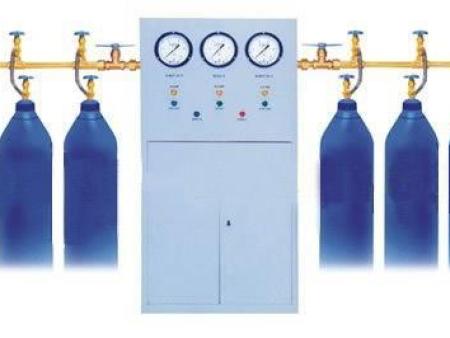

7.可选应急供气接口：预留钢瓶应急接头，主管路故障时外接氧气瓶临时供气

核心参数与报警阈值（GB50751）

- 氧气、医用压缩空气：压力偏离额定压力 ±20% 触发高低压报警

- 负压吸引：真空低于 37kPa 触发欠压报警

- 报警声：1 米处≥55dB；4 米距离可清晰看见红色报警灯闪烁

- 供电：AC220V，内置后备电池

- 监测气体组合：常见 2 气（O₂+VAC）、3 气（O₂+AIR+VAC）、4 气（增加 N₂O 笑气）

分类

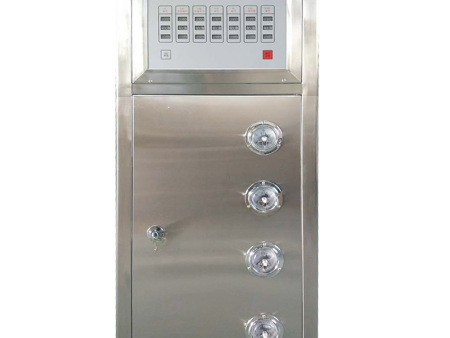

1.一体式阀门报警箱（主流）：截止阀 + 压力报警面板集成在同一个箱体，工程最常用

2.分体式：阀箱单独放管井，报警面板单独安装在护士站便于观察

3.手术室专用区域阀箱：一般 3 气（氧气、压缩空气、负压吸引），管辖一间或两间手术室

功能

1.区域关断：管路泄漏、维修、火灾等紧急情况，手动关闭阀门，切断本区域气体，不影响医院其他楼层供气

2.实时压力监控：持续监测区域管路压力

3.声光故障报警：压力异常时声光提示；报警可临时静音，故障消除自动复位

4.报警测试：面板自带自检功能，定期校验报警回路好坏

5.远程上传（选配）：报警信号上传中央监控室

优点

1.分区隔离，故障区域单独切断，保障全院其余区域气体不间断供应

2. 气电分腔，医用管路脱脂处理，安全等级高，符合医用气体规范

3. 压力实时监测，提前发现管路泄漏、供气不足，保障麻醉、呼吸机、负压吸引安全

4. 壁挂安装，维护方便；阀门标识清晰，应急时医护快速识别操作

5. 可对接医院中央监控系统，集中管理

适用场景

手术室区域、ICU 病区、住院病区、急诊区域；按楼层 / 护理单元分区设置。

验收与运维要点

1. 进场验收：阀门禁油证明、传感器检定证书，管材脱脂报告

2. 安装验收：管路气密性保压试验；逐路测试高低压报警、声光、静音、自检功能；标识核对

3. 日常巡检：观察压力显示有无异常，定期按测试键自检报警

4. 年度校验：压力传感器计量校准；检查阀门开关是否顺畅，有无漏气

5. 严禁在阀箱箱体上开孔、改动管路，改动后必 须重做气密性测试
