工业无尘车间净化

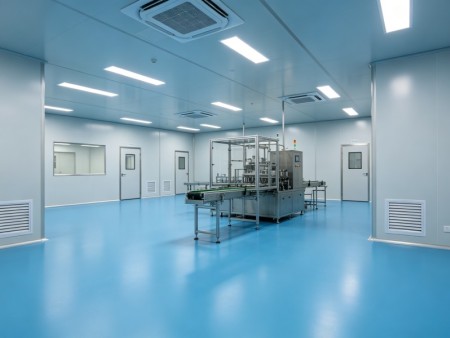

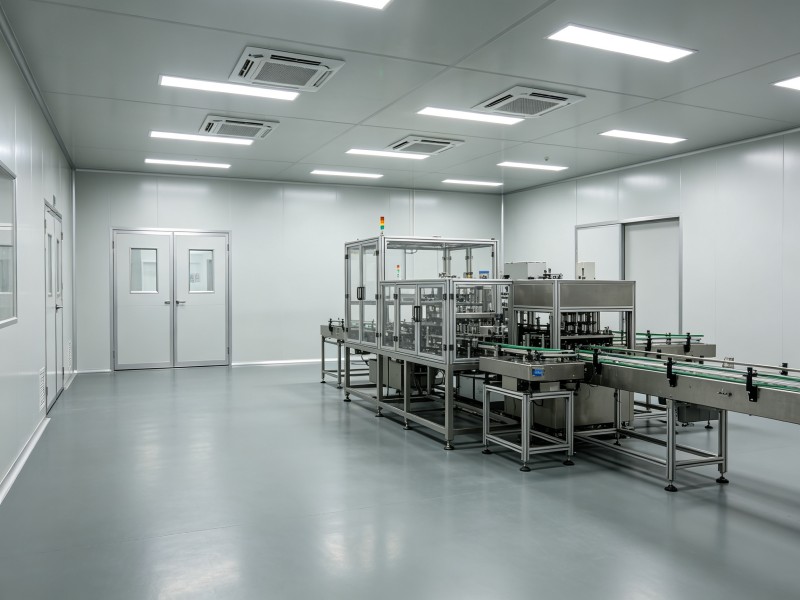

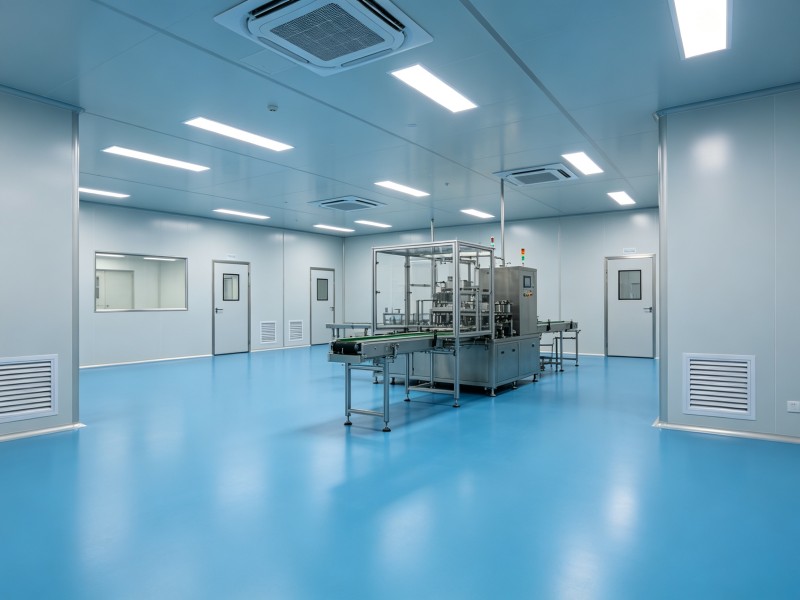

工业无尘车间净化工程（工业洁净室）

一、标准：GB50073《洁净厂房设计规范》、GB/T50433《洁净室施工及验收规范》、ISO14644；工业无尘车间以控制悬浮粉尘颗粒为主（和 PCR 生物净化侧重 点不同，PCR 重 点防气溶胶交叉污染），多用于电子、光学、锂电、精密加工、包装、医疗器械、食品等行业。

二、平面布局（人 流、物流、洁污分流）

核心原则：洁净区＞准洁净区＞非洁净区，维持正压，防止外界灰尘渗入

1. 人员通道：更衣室（一更→二更）→风淋室→洁净车间

2. 物料通道：脱外包→缓冲间→货淋室 / 传递窗→洁净车间

3. 洁净区、辅助区、机房分开；设备、管线尽量吊顶内隐藏，减少积尘面

压差常规：洁净区相对走廊+5~10Pa；不同洁净等级之间，高洁净度房间压力更高。

三、净化空调与过滤系统（工程核心）

过滤三级配置：初效 G4 → 中效 F8/F9 → 末端高 效 HEPA H14

两种主流方案：

1. 组合式净化空调机组（风管送高 效风口）

适合 ISO7/8 大面积车间，稳定，维护简单；风管需严密不漏风，风管内光滑不积尘。

2. FFU 风机过滤单元吊顶方案

FFU 自带风机 + 高效过滤器，适合 ISO5/6 高洁净、局部洁净区；安装灵活，吊顶满布 FFU 形成层流，缺点电机发热大，噪音略高。

- 气流分两种：非单向流（乱流，ISO7/8，省钱常用）；单向流 / 层流（ISO5，垂直层流，成本高）

- 温湿度：电子车间常见 22±2℃，湿度 40%–60%（防静电）；

- 新风量：每人≥40m³/h，维持正压、满足人员呼吸需求。

四、围护装修主材（不产尘、不易积尘、易清洁）

1. 墙板 / 顶板：50mm/75mm 机制彩钢净化板（岩棉 / 玻镁芯材，按防火等级选型）；阴阳角 R 圆弧收边，板缝打中性硅酮密封胶

2. 地面

- 电子精密车间：环氧自流平、防静电环氧

- 有腐蚀 / 用水：PVC 同质透心地板、聚氨酯砂浆地坪

3. 门窗：密闭净化门、双层中空观察窗；传递窗（普通 / 紫外消毒）

4. 配套：洁净 LED 平板灯、密闭地漏、洁净开关插座、管线暗装

防静电要求：电子无尘车间地面、墙板、工作台要做接地，接地电阻 0.5MΩ~100MΩ。

五、配套净化设备清单

风淋室、货淋室、传递窗、FFU、净化空调机组、初 / 中 / 高效过滤器、压差表、自控系统（温湿度、压差监控报警）、洁净工作台、防静电工作台。

六、完整工程实施流程

1. 需求确认：确定洁净等级、温湿度、防静电、工艺产尘量、厂房尺寸

2. 方案 + 施工图：平面布局、暖通净化、电气、给排水、自控

3. 土建基层处理、管线预埋

4. 净化板围护、吊顶安装

5. 风管、空调机组、FFU、高效过滤器安装

6. 地面面层施工、净化门窗、风淋 / 传递窗安装

7. 系统调试：风量、换气次数、压差、温湿度、检漏

8. 第三方检测验收：尘埃粒子、压差、高 效检漏、噪声、温湿度；出具洁净室检测报告

9. 移交、运维培训、运维维保方案

七、验收检测项目

- 悬浮粒子（洁净度）

- 房间静压差

- 风量 / 换气次数

- HEPA 高效过滤器检漏

- 温湿度、噪声

- 地面防静电电阻（电子车间）

- 房间气密性

八、工业无尘车间 VS PCR 实验室净化（快速区分）

- 工业无尘车间：控粉尘颗粒为主，洁净区维持正压；不需要生物安全排风灭活，用于产品防尘

- PCR 实验室：重 点核酸气溶胶污染，梯度压差，产物区负压；排风需 H14 过滤，属于生物安全净化，不是单纯控粉尘

九、常见踩坑点

1. 只看彩板装修，忽略空调风量、高 效检漏，后期粒子超标

2. 压差做反，脏空气倒灌，洁净度永 远不达标

3. 风管漏风、密封不到位，能耗高、过滤器寿命短

4. 防静电忽略，静电击穿芯片、电子元器件

5. 施工顺序颠倒，先做地面面层，后期装修污染地坪
