电源插座箱

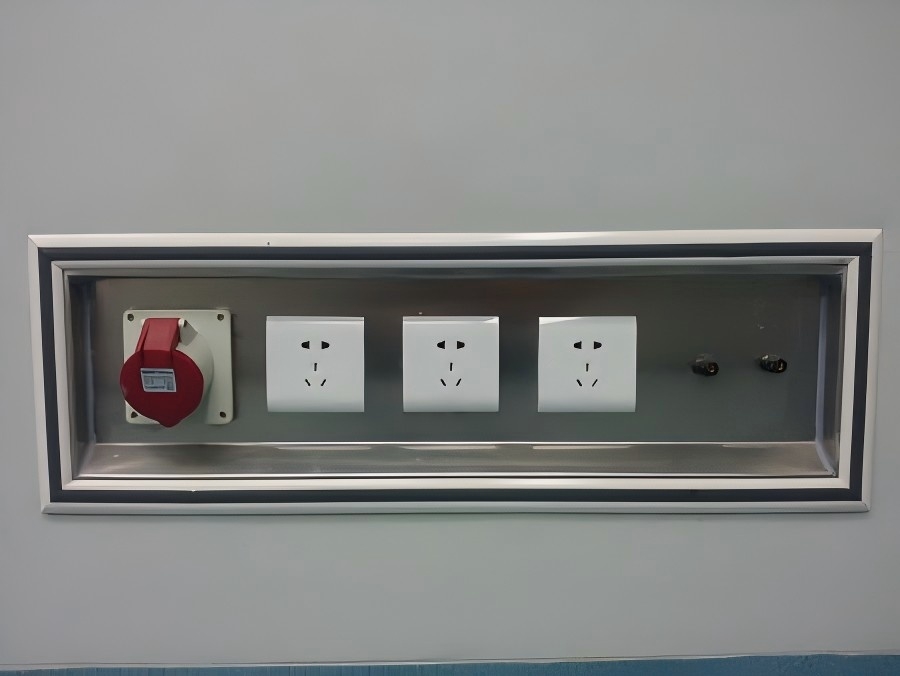

医用电源插座箱（手术室 / 洁净室嵌入式插座箱）

医用电源插座箱是洁净手术室、ICU、介入室专用嵌入式配电装置，为监护仪、电刀、麻醉机、无影灯等医疗设备提供供电接口；区别于床头设备带：插座箱一般独立嵌入洁净墙板（电解钢板），多用于手术室；床头设备带是病房墙面集成气电一体化长条设备。执行规范：GB50333-2013《医院洁净手术部建筑技术规范》、JGJ312《医疗建筑电气设计规范》中国建筑科...

结构组成

1.箱体外壳：304 不锈钢 / 冷轧钢板静电喷塑；嵌入式预埋安装，面板与洁净墙板齐平，无凹槽积尘，满足院感消杀

2.内腔密封箱体：内腔密闭，防止洁净区消毒剂水汽、粉尘进入箱内造成短路（洁净手术室强制要求内腔密封）中国建筑科...

3.医用插座模块：国标医用五孔插座（带安全门），可选三相 380V 大功率插座（手术床、高压设备）；配套专用保护接地端子，医疗 2 类场所接地非常关键

4.保护元件：支路微型断路器、漏电保护；手术室 IT 隔离供电系统配套插座箱不带普通漏电保护器，依靠绝缘监测仪

5.标识：面板区分治疗用电插座、非治疗用电插座，双色标识，避免混用

核心参数

- 防护等级：IP54，防溅防尘，可直接擦拭消毒

- 材质：304 不锈钢（手术室首 选）、喷塑冷板

- 供电系统：手术室属于医疗 2 类场所，采用 IT 隔离电源系统，配绝缘监测装置；ICU 可 IT 或 TN-S 系统

- 插座配置：常规每箱 3~6 个单相插座；手术室至少预留 1 个三相插座用于大功率设备

- 安装形式：暗装嵌入式（主流），极少明装；嵌入电解钢板墙体，平整无缝

- 表面特性：光滑无死角，耐含氯消毒剂反复擦拭

分类

1.手术室治疗用电插座箱（主要）

给麻醉机、电刀、监护仪、输液泵等生命支持设备供电，接入IT 隔离电源，一旦线路对地漏电不会立刻跳闸，绝缘监测仪声光报警，保障手术不停电。GB50333：每间手术室不少于 3 台治疗插座箱中国建筑科...。

2.非治疗用电插座箱

供清洁设备、吸尘器等，普通 TN-S 供电，独立回路，单独标识。

3.ICU / 抢救室明装 / 嵌入式插座箱

独立壁挂插座箱，可和床头设备带配合使用，增加额外电源点位。

优点

1.齐平嵌入式设计，无突出棱角、不易积灰，符合洁净手术室院感要求

2. 密闭箱体，防水汽、消毒液侵入，可靠性高

3. 医疗级接地，IT 隔离供电方案，降低微电击风险，保障术中设备连续供电

4. 模块化，插座数量可按需定制，检修面板拆卸方便

5. 耐腐蚀，可反复擦拭消毒

适用场景

洁净手术室、介入手术室、CT/DSA 机房、ICU、急诊抢救室、PIVAS、生物实验室。

验收与运维要点

1. 进场验收：核对箱体密闭性、接地端子、插座标识；手术室需配套绝缘监测仪测试

2. 通电验收：回路绝缘电阻测试、接地连续性测试、IT 系统绝缘报警功能测试

3. 日常维护：仅用软布 + 医用消毒剂擦拭面板，严禁大量水喷淋箱体

4. 定期巡检：检查插座松动、面板密封胶有无开裂；IT 系统定期校验绝缘监测装置

5. 严禁在箱体上开孔、私自增加插座，改动后需重新做电气验收
