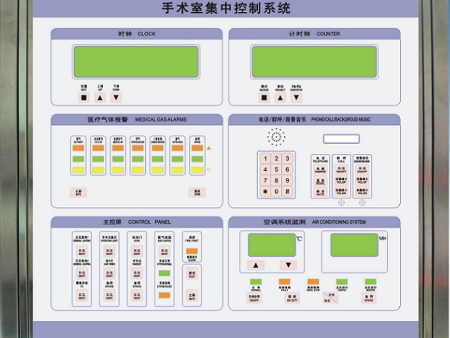

手术室集中控制系统

手术室集中控制系统（俗称中 央情报面板），是洁净手术室的环境监控与操作中 枢，嵌入式安装在手术室麻醉侧墙体，属于手术室核心配套设备，遵循 GB50333-2013《医院洁净手术部建筑技术规范》，把分散的净化空调、气体、计时、照明、通讯集成在一块面板统一监控、操作。

分为两种：按键式情报面板（常规手术室）、触摸屏数字化集中控制系统（数字化手术室 / 一体化手术室高配款）

结构组成（嵌入式，面板与电解钢板齐平）

1. 面板箱体：304 不锈钢密闭箱体，暗装预埋；面板平整无缝，可医用消毒剂擦拭，无积尘死角，内腔密封。

2. 人机交互单元：薄膜按键 / 工业触控触摸屏（抗 菌、防水溅）

3. 监测模块

- 温湿度、手术室压差、净化机组运行状态、过滤器压差监测（可联动层流送风天花系统）

- 医用气体压力监测：氧气、压缩空气、负压吸引、笑气，压力异常声光报警

- IT 隔离电源绝缘监测报警

4. 计时模块（国标强制要求）

- 北京时间、手术计时、麻醉计时；停电备用电池，续航≥10h

5. 控制输出模块

手术室主照明、观片灯、无影灯、电动气密门启停；净化空调模式切换

6. 通讯模块：手术室内部对讲、呼叫护士站、内部电话、背景音乐

7. 选配：一键场景模式、HIS/PACS 对接、手术示教视频切换、事件记录存储

核心功能

1. 洁净环境监测与控制

实时显示室内温度、湿度、静压差；可远程启停净化空调机组；监测高效过滤器压差预警，提示更换过滤器；一键切换【术前准备 / 手术中 / 术后清扫】场景模式，自动调整温湿度、风速。

2. 医用气体监控报警

实时监测 O₂、AIR、VAC 压力，压力超出上下限，声光报警，保障麻醉供气安全。

3. 计时系统

独立手术计时、麻醉计时，方便麻醉师记录手术时长。

4. 照明设备控制

室内普通照明、LED 观片灯开关；高配款可控制无影灯亮度调节。

5. 通讯呼叫

手术室 ↔ 护士站双向对讲，紧急呼叫；内置背景音乐。

6. 电气安全监控

IT 隔离电源绝缘状态监测，绝缘故障声光报警。

7. 数字化高配扩展（一体化手术室）

接入腔镜、监护仪，视频信号切换、录播、远程示教，调取 HIS 患者病历、PACS 影像。

规格参数

- 安装方式：嵌入式预埋，面板和洁净墙板齐平（洁净室硬性要求，不能外凸）

- 材质：箱体 304 不锈钢；面板 IP65，防消毒液飞溅

- 供电：AC220V，带后备电池（计时、报警断电续航）

- 常规尺寸：800×450mm、1000×550mm；触摸屏款可选用 10 寸 / 15 寸 / 21 寸工业屏

- 安装位置：麻醉侧墙面，麻醉师便于观察操作位置

优点

1. 集成化，不再墙面分散布置大量开关、仪表，手术室墙面简洁，便于院感清洁

2. 实时监测净化与气体安全参数，异常声光提醒，降低术中风险

3. 一键场景预设，简化手术室开机准备流程，缩短手术间周转时间

4. 嵌入式齐平设计，无突出构件，不易积尘，符合洁净手术室规范

5. 可联动整套净化系统（AHU、层流送风天花），监测高效过滤器阻力

适用场景

Ⅰ/Ⅱ/Ⅲ 级洁净手术室、介入手术室、复合手术室；普通门诊手术室可简化配置。

验收与运维要点

1. 进场验收：304 不锈钢箱体密闭性，面板平整；后备电池、气体报警模块校验证书

2. 系统联调：温湿度、压差、气体压力信号采集、声光报警、计时功能测试；和净化空调联动测试

3. 洁净验收：面板与墙板缝隙打密封胶，无藏污死角

4. 日常维护：软布蘸医用消毒剂擦拭面板，禁止大量水喷淋箱体

5. 定期年检：气体压力传感器、IT 绝缘监测、备用电池校验；清理箱内灰尘
