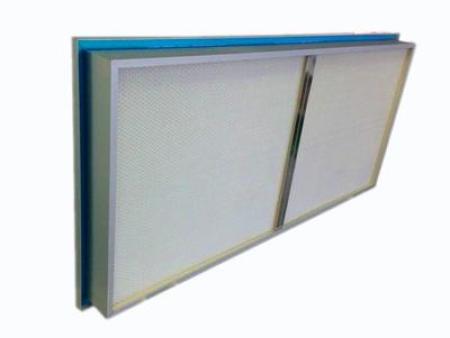

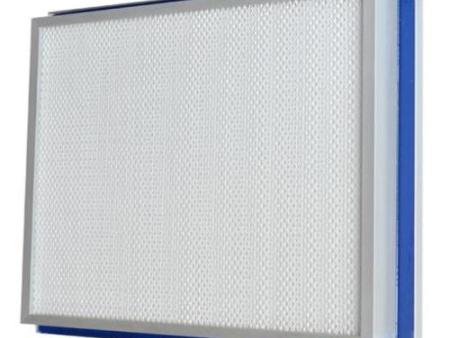

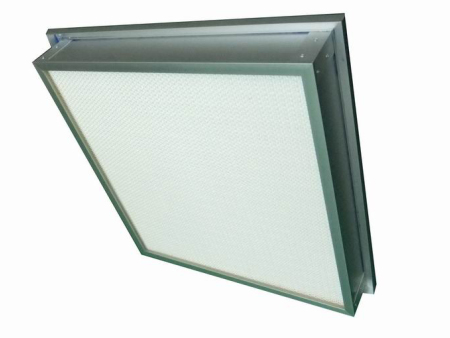

液槽密封高效过滤器

液槽高 效本质就是带一圈 U 型凹槽的无隔板高效过滤器，槽内灌装果冻状密封胶（俗称果冻胶 / Gel 胶），靠静压箱上的金属刀口插入胶体内实现液封，专门解决传统橡胶垫片老化、压紧不均带来的边框漏风问题，是高等级洁净室首 选末端高 效。

密封原理

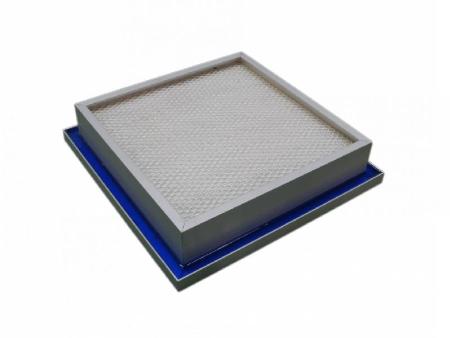

过滤器铝框四周带有连续 U 型液槽，槽内填充半弹性果冻胶；安装时，静压箱 / 送风口的金属刀架直接插入果冻胶，胶体依靠流动性填满刀口四周缝隙，形成一圈无间断密封。

优势：不像橡胶垫靠挤压密封，不会随时间老化回弹、压缩失效，泄漏率可以做到≤0.01%，GMP 验收 PAO 边框检漏更容易一次性通过。

结构

1. 滤芯：无隔板结构，超细玻纤滤纸 + 热熔胶线分隔；效率 H13、H14，可选 U15 超高 效

2. 外框：铝合金型材，自带液槽凹槽，槽深约 20mm

3. 密封介质：果冻胶（GEL 胶），无 毒、低挥发、耐霉；常温呈果冻弹性，不流淌

4. 护网：烤漆护网保护滤纸；PU 灌胶密封滤芯与铝框

5. 两类形式

- 顶液槽：凹槽在过滤器顶面，吊顶垂直送风高 效送风口最常用（药厂 A/B 级、手术室）

- 侧液槽：凹槽在过滤器侧边，多用于侧装、层流罩、狭小夹层空间

主要参数

- 效率：H13（≥99.95%@0.3μm）、H14（≥99.995%@0.3μm）

- 初阻力：同普通无隔板 H13，220~250Pa

- 长期耐温：≤70~80℃，不可高温

- 适用湿度：最高 100% RH（高湿车间友好）

- 出厂要求：逐台 PAO 扫描检漏

优点

1. 密封可靠性极强，消除垫片老化、压紧不均导致的旁路漏风，GMP 制药、生物车间标配

2. 安装容错率高，刀口轻微偏差依然可以密封到位

3. 低挥发、防霉，适合无菌、生物洁净环境

4. 更换过滤器方便，拆装不依赖复杂压紧螺栓组件

5. 滤芯是无隔板结构，阻力低、容尘量大

注意事项

1. 必须配套专用液槽刀架静压箱，普通垫片型高 效送风口不能直接使用，改造要换静压箱

2. 果冻胶低温变硬、高温易软化；不能长时间超过 80℃

3. 搬运、吊装时严禁挤压、磕碰液槽，果冻胶一旦破损、溢出，密封失效

4. 更换时要清理静压箱刀口残留胶体；胶体沾染滤纸会造成过滤器报废

5. 成本比普通垫片式无隔板 H13 更高

典型应用

- 制药 GMP 车间 A/B 级洁净区、无菌灌装、隔离器层流

- 医院手术室、生物安全实验室、PCR 洁净区

- 半导体、芯片、光学百级 / 千级垂直层流

- 高等级洁净棚、层流罩、液槽型高 效送风口

使用要点

1. 前端必 须配置：初效 + 中效 + 亚高 效做预保护，延长寿命

2. 搬运、存放保持平放，液槽朝上，防止果冻胶流淌变形

3. 安装完成后必 须做 PAO 整体检漏（滤料 + 边框密封），GMP 强制要求

4. 压差监测，达到终阻力及时整体更换，不可清洗

5. 严禁划伤、刺破液槽果冻胶
